概述

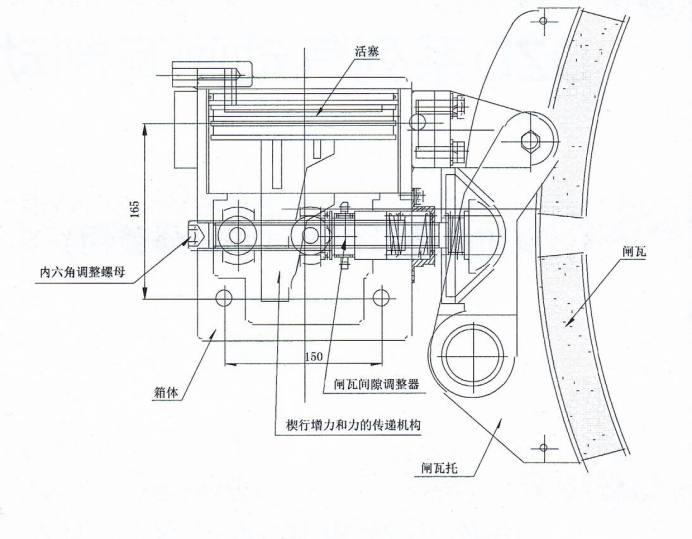

DZD系列氣動閘瓦制動器制動單元以壓縮空氣為源動力,具有機械的增力機構和自動的間隙調整機構,主要結構由閘瓦和閘瓦托、一個帶有制動缸的箱體、一套楔形增力和力的傳遞機構以及一個內置的、可以自動補償閘瓦和車輪踏面磨損量的閘瓦間隙調整器組成。
特點
閘瓦(踏面)制動單元基本結構特性:
1、力的放大機構采用楔角放大原理,使制動單元重量輕、體積小、輸出力大且范圍廣。
2、單向間隙調整器對彈性變形的不調整性,確保閘瓦與車輪踏面的有效間隙。
3、弧形滑塊式和支點移動式徑向活動閘瓦托結構,能自動保持均勻閘瓦間隙,防止閘瓦偏磨。
4、更換新閘瓦時省時省力,用16的六角扳手?jǐn)Q動制動單元后面的內六角形調整螺母,可以快速、方便地使閘瓦托復位從而得到安裝新閘瓦所需的空間。
工作原理
制動時,壓力空氣P進入制動缸,克服楔形增力機構復原彈簧的作用力,推動楔形增力機構向下移動,并推動軸承托架及間隙調整器向前移動,推動閘瓦托使閘瓦與車輪踏面接觸,從而達到制動效果。
